Carte de puissance électronique pour façonneuse pizza IGF

Carte de puissance électronique pour façonneuse pizza IGF

Référence :
2300/L40Z10 + B203022
110.00 € HT 110,00 € HT

Carte électronique de puissance pour laminoir à pizza Gemma IGF 2300 L30  L40 L40P ou GAM - Nouvelle Carte 2300/L40Z10

Référence fournisseur : scheda di potenza, fiche carte de puissance 2300/L30Z10 ou 2300/L40Z10, pièce pour façonneuses pizza IGF 2300/L30 et 2300/L40 et 2300/L40P. Nouvelle Carte électronique de puissance 2300/L40Z10 depuis la dernière modification usine du 19/04/2017. 100% compatible avec les versions façonneuses précédentes d'avant avril 2017, compatible pour seules celles qui disposent d'un CLAVIER OFF-ON ADHÉSIF de commande électronique. Dimensions de la plaque circuit imprimé 9390010 environ : 125x62 mm. Pour les pièces de rechanges relever les références à partir de l'onglet "Télécharger" ci-dessous.

Marque:

En stock - Si commande avant 13h00 départ à 15h00

Carte électronique + Câble fusible ?

En stock

110,00 €

Quantité :

Description

Carte de puissance électronique pour façonneuse à pizza Gemma IGF 2300 L30 ou L40 ou L40P ou GAM - Nouvelle Carte 2300/L40Z10 IGF

Nouvelle version de Carte électronique de puissance 2300/L40Z10 depuis la dernière modification usine IGF du 19/04/2017

Carte 100% compatible avec les versions antérieures de façonneuses L30, L40, L40P d'avant avril 2017, compatible pour seules celles qui disposent du Clavier OFF-ON adhésif de commande électronique.

Référence fournisseur : scheda di potenza, fiche carte de puissance électrique 2300/L30Z10 ou 2300/L40Z10. Pièce n°10 sur vue éclatée.
Nouvelle Carte électronique de puissance 2300/L40Z10 depuis la dernière modification usine du 19/04/2017, pièce pour façonneuses pizza 2300/L40, 2300/L40P, 2300/L30 IGF
Carte 100% compatible avec les versions antérieures d'avant avril 2017, compatible pour seules celles qui dispose du CLAVIER OFF-ON ADHÉSIF de commande électronique.
Branchements, connexions, taille et fixations identiques à l'ancienne carte.
Dimensions de la plaque circuit imprimé 9390010 environ : 125 x 62 mm.
Conseil : veuillez consulter l'ensemble des photos de cette fiche produit.

DIFFÉRENCE entre l'ancienne version et la nouvelle version de la carte :
- L'ancienne carte comprenez un logement portant l'inscription "FUSE 5x20" contenant le fusible

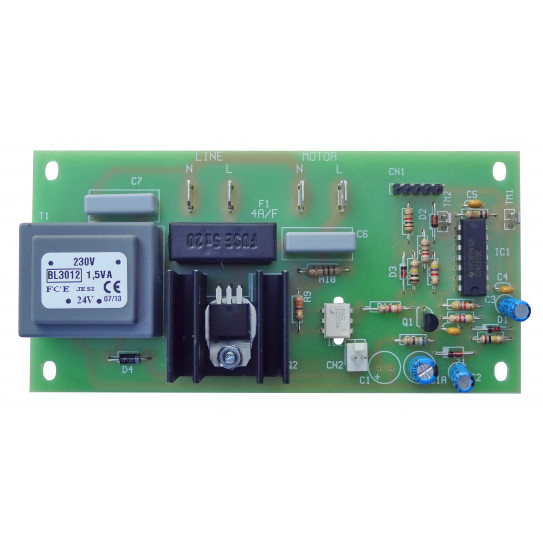

Visualiser l'ancienne platine électronique : ancienne carte de puissance électronique laminoir pizza IGF 2300 ou GAM.
- La nouvelle version de carte électronique est dépourvue du fusible cylindrique en verre Ø5mm x 20mm.

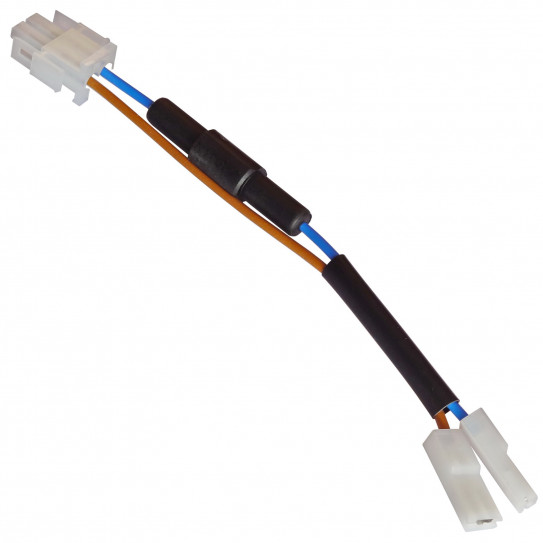

En option un câble porte fusible B203022 avec fusible prêt à brancher de longueur 20 cm est fourni avec la nouvelle carte. Réf fournisseur : cavo interruttore rete, câble d'interruption circuit.
Visualiser la nouvelle platine électronique : nouvelle carte de puissance électronique laminoir pizza IGF 2300 ou GAM.

2 POSSIBILITÉS :
1 - Vous remplacez une ancienne carte sur une façonneuse L30 ou L40 ou L40P fabriquée avant le 19/04/2017 :
Afin de disposer du fusible, fourni séparément avec la nouvelle carte, soit le câble porte-fusible B203022, conserver par défaut ou placer dans votre panier la référence Carte + Câble fusible, soit réf : 2300/L40Z10 + B203022
2 - Vous remplacez une carte identique sur une façonneuse L30 ou L40 ou L40P fabriquée après le 19/04/2017 :
Votre laminoir dispose déjà du câble porte-fusible B203022, vous pouvez placer dans votre panier uniquement la Carte seule, soit réf : 2300/L40Z10


Afin de vous faire économiser, avant de commander cette carte électronique,
veuillez contrôler que le fusible rapide tube cylindre de verre de dimension Ø5x20mm d'intensité 4 A, ne soit pas grillé. Pour ce faire :

- sur l'ancienne version de carte, enlever le cache/capuchon noire portant l'inscription "FUSE 5x20" (dans la partie centrale de la carte électronique) et retirer le fusible de son logement pour contrôle.

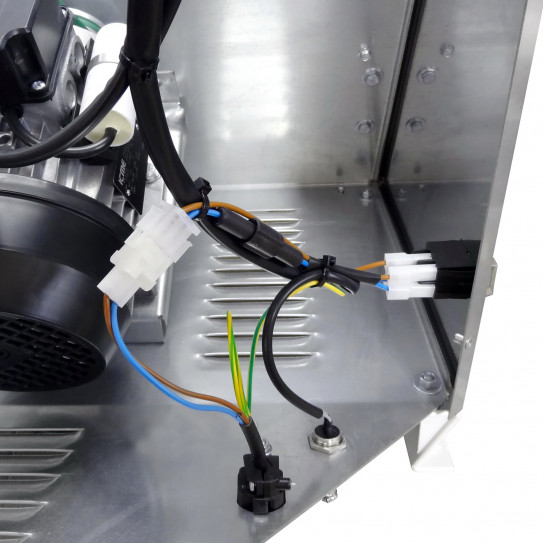

- pour la nouvelle version de carte, vérifier la cartouche fusible verre dans son logement sur le câble porte-fusible pour contrôle. Ce câble est connecté à l'interrupteur vert général à l'arrière en bas à droite.
- remplacer le fusible si nécessaire, en général lorsque le fil en cuivre interne a fondu.

Les laminoirs neufs complets 2300 L30, L40, L40P sont livrés avec un fusible supplémentaire de remplacement, fixé au câblage situé juste en dessous de le carte électronique.

Pour les pièces de rechanges relever les références à partir de l'onglet "Télécharger" ci-dessus.

Toutes pièces de rechanges ou accessoires IGF disponibles chez StockResto - 03 88 75 55 55.

Fiche technique

Alimentation (V)
230 V
Poids net (kg)
0,09 kg
Poids brut (kg)
0,15 kg
Dimensions extérieures (mm)
125x62mm plaque
Carte de puissance électronique pour façonneuse pizza IGF
Détails du produit
2300/L40Z10 + B203022
TÉLÉCHARGER
Vue éclatée façonneuse IGF 2300
Vue éclatée formeuse pizza IGF 2300 L30 L40 B30 B40
Téléchargement (187.77k)
