Boitier bleu contrôle d'allumage 503EFD four CUPPONE

Boitier bleu contrôle d'allumage 503EFD four CUPPONE

Référence :
91310280
290.00 € HT 290,00 € HT

Boitier de contrôle d'allumage 503EFD SIT pour four pizza gaz CUPPONE GS4/33, GS6/33, GS9/33 - 91310280

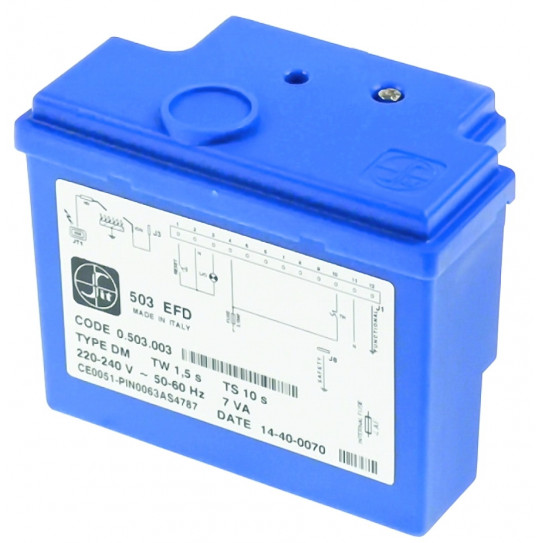

Boitier bleu de contrôle d'allumage 503 EFD pour four pizza gaz Cuppone GS4, GS6, GS9. Fabricant SIT Code 0.503.003 type DM. Référence Cuppone : 91310280.

Marque:

En stock. Livraison Express 2 à 3 jours ouvrés

En stock

290,00 €

Quantité :

Description

Boitier bleu de contrôle d'allumage de la flamme gaz 503EFD SIT pour four pizza gaz CUPPONE GS4/33, GS6/33, GS9/33 - 3091012 - 91310280 - 0.503.003 type DM

Boitier bleu de contrôle d'allumage de flamme gaz 503EFD CODE : 0.503.003 type DM fabricant SIT pour four pizza gaz Cuppone GS4, GS6, GS9.
Référence Cuppone : 91310280 controllo di fiamma forno gas.
Se fixe et se connecte sur les broches de l'électrovanne (91310340), fixation par une vis.

ATTENTION, dans le cas d'un remplacement de cette pièce,
il existe différents types de boîtiers portant la référence 503 EFD SIT :
VEUILLEZ VÉRIFIER QUE LE CODE FIGURANT SUR VOTRE NOUVEAU BOITIER
EST BIEN LE MODÈLE
CODE : 0.503.003 TYPE DM,
spécifique au four gaz Cuppone, tel que celui présenté sur cette page.

Si votre four Cuppone gaz ne s'allume pas :
- fait les étincelles d'allumage, puis la flamme s'allume en continuant à faire des étincelles et se met en sécurité au bout de 10 secondes,
- ou ne se rallume pas automatiquement une fois la température basse atteinte
- ou monte lentement en température
avant de remplacer le boitier, contrôlez ces 6 points dans l'ordre :

1 - Le four gaz ne s'allume plus car le boitier contrôleur SIT 503 EFD nécessite pour fonctionner correctement d'une référence sur le neutre :
Ce problème survient fréquemment, pour les utilisateurs novices, lors de la première utilisation du four et se règle simplement. Ou bien, peut survenir, lors du déplacement du four s'il est branché sur une autre ou nouvelle alimentation électrique.
Il est nécessaire de repérer le fil conducteur du neutre.
Il peut être nécessaires d'inverser sur la prise du câble électrique d'alimentation du four les câbles d'alimentations neutre (en théorie bleu) et phase (en théorie rouge), pour permettre le fonctionnement du contrôleur SIT qui pilote l'électrovanne et par conséquent l'allumage du four, sans cette intervention le capteur de présence de flamme, soit la sonde bougie d'ionisation 91310940, ne parvient pas à détecter la flamme et le four se met en mode sécurité.
Idéalement, il convient de faire cette inversion par le biais d'une petite rallonge à brancher sur votre câble d'alimentation du four.
Vous pourrez ainsi utiliser cette rallonge ou non, selon que vous branchez votre four sur d'autres emplacements et prises d'alimentations. Vous pourrez de cette façon, si besoin, inverser les fils conducteurs phase et neutre en un clin d'œil sans autres outils ou manipulations que votre bout de câble rallonge.

2 - Si le four ne se rallume pas une fois la température basse atteinte :
Il peut s'agir d'un problème au niveau de votre arrivée de gaz, retirez et contrôlez le détendeur, vérifiez s'il est adapté. Essayez d'utiliser un nouveau ou autre détendeur (le détendeur pouvant être défectueux) avec une autre bouteille de gaz.
Si vous disposez d'un système permettant de coupler 2 bouteilles de gaz, démonter et contrôler l'inverseur de vos bouteilles de gaz, il arrive qu'une bulle ou une fine pellicule de graisse, en provenance des bouteilles de gaz, s'y dépose, cela suffit pour mettre le four en défaut.

3 - Si le boitier bleu 503 EFD de contrôle d'allumage est mal connecté sur les broches de l'électrovanne, ou bien mal fixé par la vis qui le maintient, le bouton reset reste éteint :
L'électrovanne ne fonctionne pas et le four GS Cuppone gaz ne s'allume pas. Cela peut être l'une des causes possibles de la panne.
- Nous vous recommandons donc dans un premier temps de vérifier la bonne connexion du boitier bleu sur les 4 broches (fragiles) de l'électrovanne et la bonne fixation du boitier par la vis (vis cruciforme située sur le dessus dans le fond du trous).
En effet, il arrive que le boitier SIT soit simplement mal connecté, suite par exemple : aux secousses subies par le four lors des déplacements de votre camion-pizza.

4 - Si ce boitier bleu 503 EFD de contrôle d'allumage est correctement connecté sur les broches de l'électrovanne et que le bouton reset reste éteint c'est qu'il est défectueux :
Le boitier SIT peut être défectueux suite, par exemple, à une mauvaise alimentation électrique ou le branchement du four sur un groupe électrogène non inverter (un groupe avec inverter permet d’adapter la fréquence de rotation du moteur en fonction de vos besoins électriques du moment).

5 - Si le bouton reset est allumé et qu'il ne se produit aucune étincelle, vous n'entendez aucun train d'étincelles, il se peut que ce soit la bougie d'allumage qui soit défectueuse :
Veuillez dans ce cas contrôler la bougie d'allumage 91310480

6 - Temps de mise en température du four long, pour atteindre une température test de 300°C, le temps nécessaire de chauffe de la chambre, par les rampes de brûleurs pour y parvenir, devrait être inclus entre 30 et 45 mn, si votre four monte lentement en température et met plus d'1 heure pour y parvenir et qu'aucun problème d'aération d'arriver d'air ou de gaz soit constaté. Il est possible que l'électrovanne 91310340 (830 TANDEM 0830034 CUPPONE Ø 1/2"FF SIT 0.830.034) nécessite un réglage. L'électrovanne est la pièce qui se trouve sous le boitier bleu SIT. Cependant la vis de réglage (à pas de vis inversé) est difficilement accessible car située à l'arrière de l'électrovanne.

Caractéristiques du boitier SIT EFD :

Code : 0.503.003

Type : DM pour contrôle électronique de l'électrovanne gaz est allumage de flamme via 2 électrodes en tandem

2 temps :
- TW (Time Waiting) Temps d‘Attente 1.5 seconde
- TS (Time Security) Temps de Sécurité 10 secondes

Alimentation : 220/240V 7VA 50-60Hz

Protection : IP40

Vue éclatée :
Dans la vue éclatée (voir l'onglet Télécharger), il s'agit de la pièce N° 33 (91310280). Controllo di fiamma forno gas.

Dimensions : environ ≃ 56 x 105 x 86 mm

Tous les équipements et pièces de rechanges Cuppone disponibles chez StockResto - 03 88 75 55 55

Boitier bleu contrôle d'allumage 503EFD four CUPPONE
Détails du produit
91310280
TÉLÉCHARGER
Vue éclatée GS Cuppone Gas
Vue éclatée four Cuppone Gas GS4-33 GS6-33 GS9-33
Téléchargement (870.8k)
